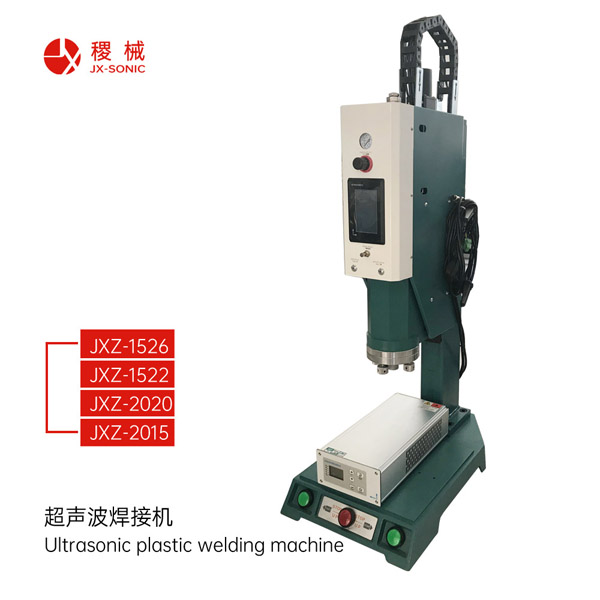

超聲波焊接機的工作原理
超聲波焊接機是一種利用高頻振動能量將塑料或其他熱塑性材料進行精確焊接的設備。其工作原理融合了物理原理、機械運動和材料科學，通過一系列復雜的過程實現高效、精準的焊接。以下是超聲波焊接機工作原理的詳細闡述，主要包括高頻信號產生、信號轉換振動、摩擦產生熱量、塑料熔化結合、冷卻定型、焊頭能量傳遞和壓力持續施加等方面。
1. 高頻信號產生
超聲波焊接機的核心部件是超聲波發生器，它負責產生高頻電信號。這些信號通常是20kHz或15kHz的高壓、高頻信號。超聲波發生器通過電子振蕩器產生穩定的高頻電能，為后續的焊接過程提供能量基礎。
2. 信號轉換振動
產生的高頻電信號通過換能器轉換為高頻機械振動。換能器是一種將電能轉換為機械能的裝置，它能夠將超聲波發生器產生的電信號轉換為高頻振動。這種振動具有很小的振幅和很大的加速度，能夠在塑料工件中產生強烈的摩擦和熱量。
3. 摩擦產生熱量
高頻機械振動被傳遞到焊頭，焊頭是超聲波焊接機中與工件直接接觸的部件。焊頭的形狀和尺寸通常根據工件的具體要求來設計，以確保能量能夠均勻且高效地傳遞。在焊頭的作用下，塑料工件表面的分子開始相互摩擦并產生熱量。這種熱量足以使塑料工件的接觸面熔化，形成一個熔融層。
4. 塑料熔化結合
當溫度達到塑料的熔點時，塑料開始熔化。熔化的塑料會填滿工件接縫處的空隙。在超聲波的作用下，兩個塑料工件的接觸面迅速熔化并相互融合，形成一個熔融的結合層。這個結合層在超聲波的作用下變得非常牢固，能夠承受較大的拉力和壓力。
5. 冷卻定型
隨著振動的停止，熔化的塑料迅速冷卻并凝固，從而將兩個工件牢固地焊接在一起。冷卻過程對于焊接接頭的強度至關重要，它能夠使熔融的塑料迅速固化，形成一個堅固的焊接接頭。
6. 焊頭能量傳遞
超聲波焊接機的焊頭是傳遞能量的關鍵部件。焊頭的設計需要根據工件的形狀和尺寸進行定制，以確保能量能夠均勻且高效地傳遞到待焊接的塑料工件上。焊頭的形狀和尺寸對焊接效果有著直接的影響，因此在實際應用中需要根據具體情況進行選擇和優化。
7. 壓力持續施加
在焊接過程中，需要持續施加一定的壓力以確保兩個塑料工件緊密貼合。這種壓力有助于熔化的塑料在接縫處擴散并填充空隙，從而形成一個更加牢固的焊接接頭。同時，壓力還能夠防止焊接過程中產生的氣泡和缺陷，提高焊接質量。
超聲波焊接機的工作原理是一個復雜而高效的過程，它利用高頻振動產生的能量將塑料工件進行精確而高效的焊接。通過高頻信號產生、信號轉換振動、摩擦產生熱量、塑料熔化結合、冷卻定型、焊頭能量傳遞和壓力持續施加等一系列步驟，超聲波焊接機能夠實現高質量的焊接效果。這種焊接方式不僅強度高、速度快，而且具有環保和節能的優勢，被廣泛應用于汽車、電子、醫療等領域。
